CAN-FD通信モニターツール CanLine-2

概要

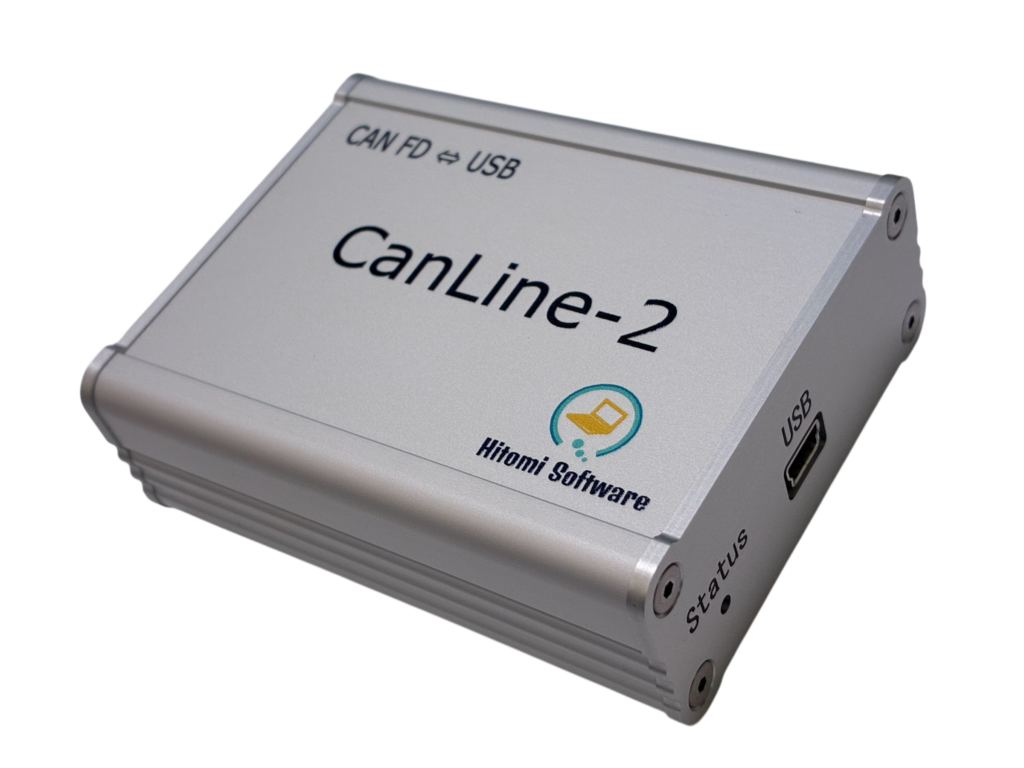

CanLine-2 は、車載用ネットワークである CAN-FD通信 を USB 経由でパソコンやタブレットに取り込み、付属ソフトウェアで モニター・ロギング を行える 小型・低価格の通信ツール です。

シグナル設定を行うことで、物理値でのモニター、グラフ表示、ロギング が可能です。
また、送信機能 の中には 物理値によるフレーム編集機能 を備えており、実値ベースでのフレーム生成・調整による ノードシミュレーション を行うことができます。

さらに、.NET 用ライブラリ（DLL）もご用意しており、
VB（Visual Basic）や C# による 独自アプリケーション開発 も可能です。

.NETライブラリVersion1.0.1

仕様

製品名	CanLine-2
型式	HSD-CL2
外形寸法	77(W)×60.6(D)×25.6(H)mm
重量	116g
ケース材質	アルミニウム
電源	USBバスパワー
コネクタ	ターゲット側：Dサブ9Pinオス　インチネジパソコン側：USB Mini-B
USB	USB2.0
CAN/CAN-FD	チャンネル数：2ch
	トランシーバ：MCP2544FD-E/SN [Microchip Technology]
	終端抵抗：120Ω(アプリケーションでON/OFF制御)
	プロトコル：CAN/CAN FD
	調停フィールド通信速度(bps)：125k、250k、500k、1M
	データフィールド通信速度(bps)：125k、250k、500k、1M、2M、4M、5M
動作温度	0～50℃
対応OS	Windows10/11

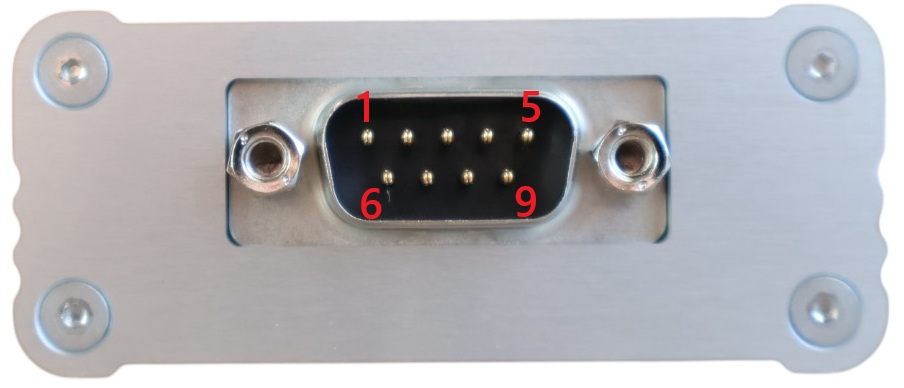

Ｄサブ　ピンアサイン

1	CAN2-L
2	CAN1-L
3	GND
4	NC（未使用）
5	NC（未使用）
6	GND
7	CAN1-H
8	CAN2-H
9	NC（未使用）

主な機能

モニター機能

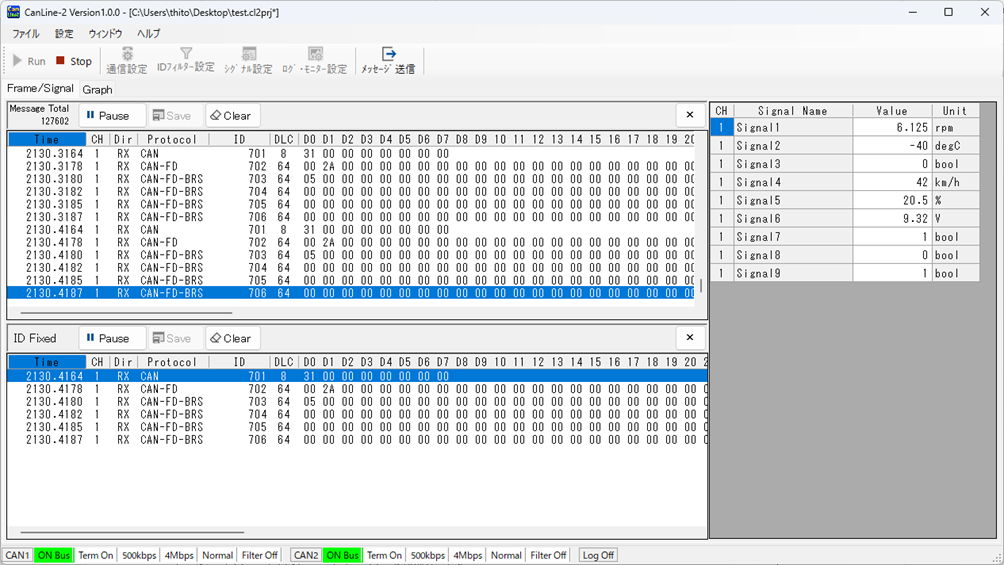

[Frame/Signal]タブ選択時
画面左側の フレームモニター は上下2段構成となっており、
上段には受信したメッセージを時系列で表示、
下段には各 ID の最新メッセージを一覧で確認できます。
画面右側の シグナルモニター では、あらかじめ設定されたシグナル情報に基づき、メッセージを物理値へ変換してリアルタイムに表示します。フレームの変化だけでなく、シグナルの実値を直感的に把握することができます。

[Graph]タブ選択時
シグナル値（物理値）のグラフを最大 3つまで同時表示できます。

CANシミュレーション機能

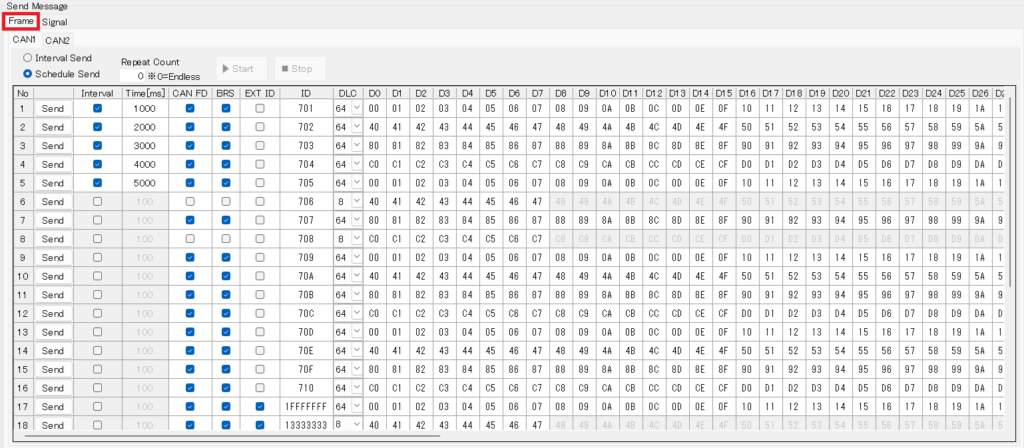

[フレーム]
30個の送信BOXがあり、各行の ［Send］ ボタンで任意タイミングの 単発送信 ができます。
Interval Send をチェックして ［Start］ を押すと 指定周期での定期送信、
Schedule Send をチェックして ［Start］ を押すと 指定時刻でのスケジュール送信 が可能です。

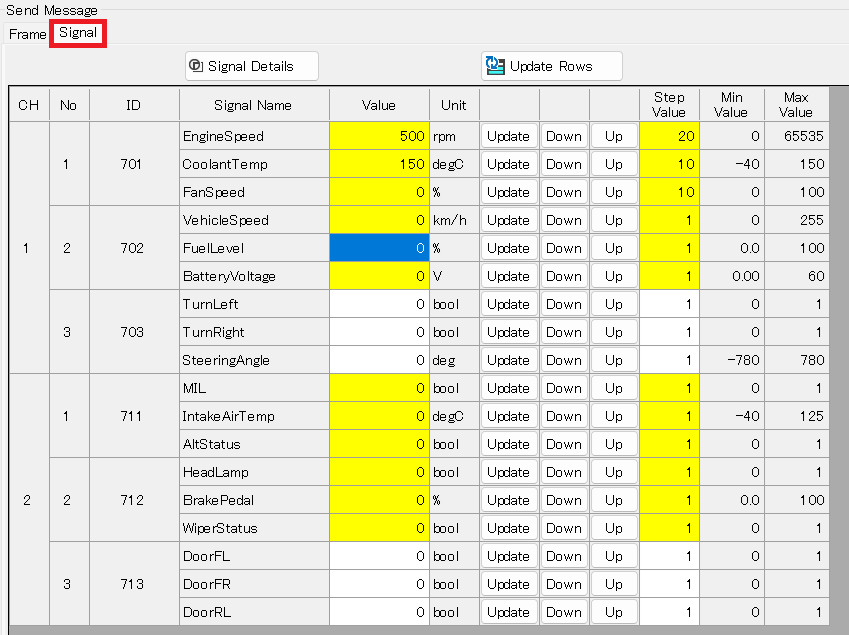

[シグナル]
設定されたシグナル情報に基づき、定期送信・スケジュール送信中のフレームデータを物理値で変更できます。
［Value］ に値を入力して ［Update］ で反映、または ［Step Value］ で増減幅を設定し ［Up］／［Down］ で調整できます。
