CAN/LIN通信モニターツール CanLine-1

概要

CanLine-1 は、車載用ネットワークである CAN／LIN通信 を USB 経由でパソコンやタブレットに取り込み、付属ソフトウェアで モニター・ロギング を行える 小型・低価格の通信ツール です。

シグナル設定を行うことで、物理値でのモニター、グラフ表示、ロギング が可能です。
また、送信機能 の中には 物理値によるフレーム編集機能 を備えており、実値ベースでのフレーム生成・調整による ノードシミュレーション を行うことができます。

さらに、.NET 用ライブラリ（DLL）もご用意しており、
VB（Visual Basic）や C# による 独自アプリケーション開発 も可能です。

.NETライブラリVersion1.1.2

仕様

外形寸法	77×60.6×25.6×(W×D×H)
重量	116g
電源	USBバスパワー
コネクタ	ターゲット側：Dサブ9Pinオスパソコン側：Mini-USB
USB	USB2.0
CAN	チャンネル数：2ch
	トランシーバ：SN65HVD232D[Texas Instruments]
	終端抵抗：120Ω(ソフトウェアでON/OFF制御)
	プロトコル：CAN2.0A、CAN2.0B仕様に準拠
	通信速度(bps)：125k、250k、500k、1000k
LIN	チャンネル数：1ch
	トランシーバ：SN65HVDA100[Texas Instruments]
	プルアップ抵抗：1kΩ(ソフトウェアでON/OFF制御)
	プロトコル：LIN1.3、LIN2.1仕様に準拠
	通信速度(bps)：2400、4800、9600、19200
対応OS	Windows10/11

Dサブピンアサイン

１	CAN2-L
２	CAN1-L
３	GND
４	LIN
５	NC
６	GND
７	CAN1-H
８	CAN2-H
９	VB+

主な機能

CANモニター機能

左側のメッセージウィンドウは上下に分割され、
上側に メッセージの時系列表示、下側に IDごとの最新メッセージ を表示します。
右側には シグナル値（物理値）のグラフ を最大 3つまで同時表示 できます。

CANシミュレーション機能

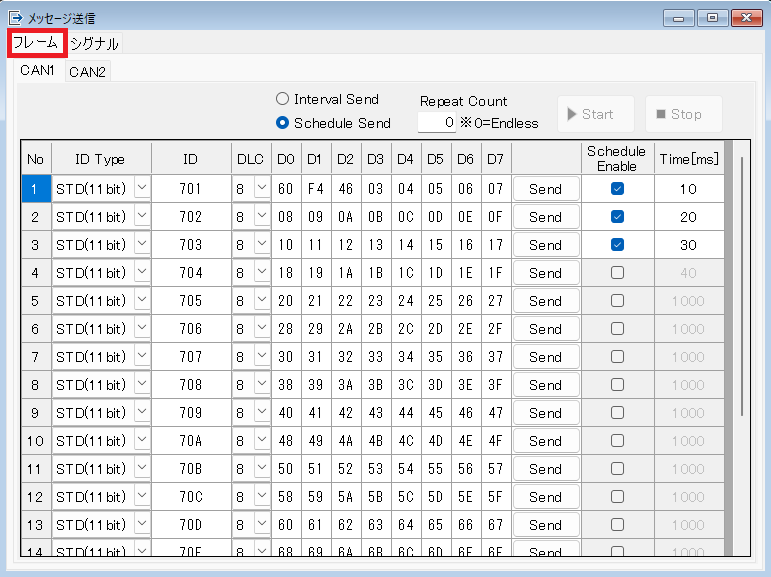

[フレーム]
20個の送信BOXがあり、各行の ［Send］ ボタンで任意タイミングの 単発送信 ができます。
Interval Send をチェックして ［Start］ を押すと 指定周期での定期送信、
Schedule Send をチェックして ［Start］ を押すと 指定時刻でのスケジュール送信 が可能です。

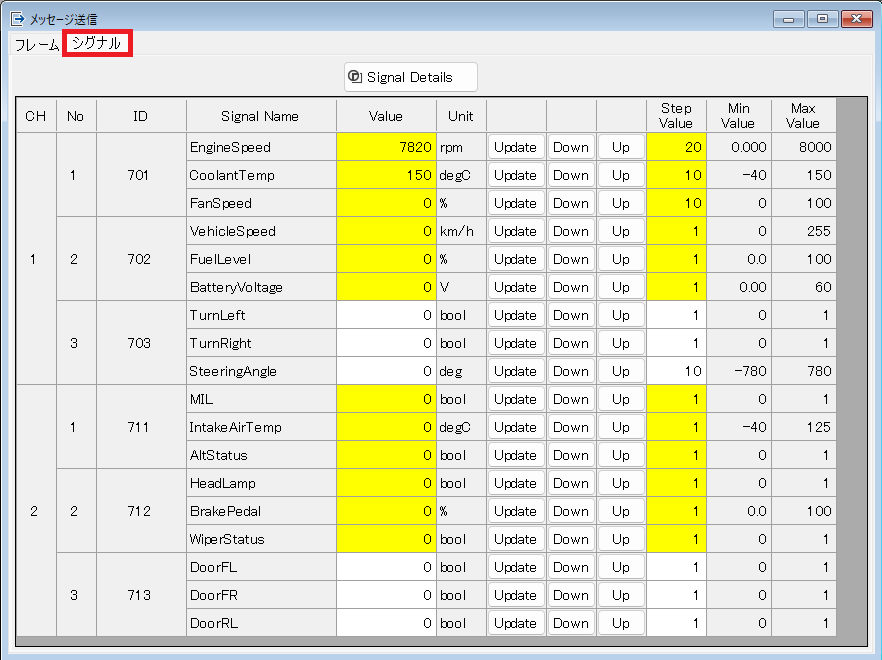

[シグナル]
設定されたシグナル情報に基づき、定期送信・スケジュール送信中のフレームデータを物理値で変更できます。
［Value］ に値を入力して ［Update］ で反映、または ［Step Value］ で増減幅を設定し ［Up］／［Down］ で調整できます。

LINモニター機能

LINシミュレーション機能

[フレーム：マスターモード]
20個の送信BOXがあり、各行の ［Send］ ボタンで任意タイミングの 単発送信 が可能です。
DLC（データ長）に 0 を選択すると IDのみ送信 し、該当するスレーブからの レスポンス（データ）を受信 できます。
Interval Send をチェックして ［Start］ を押すと 指定周期での定期送信、
Schedule Send をチェックして ［Start］ を押すと 指定時刻でのスケジュール送信 が可能です。

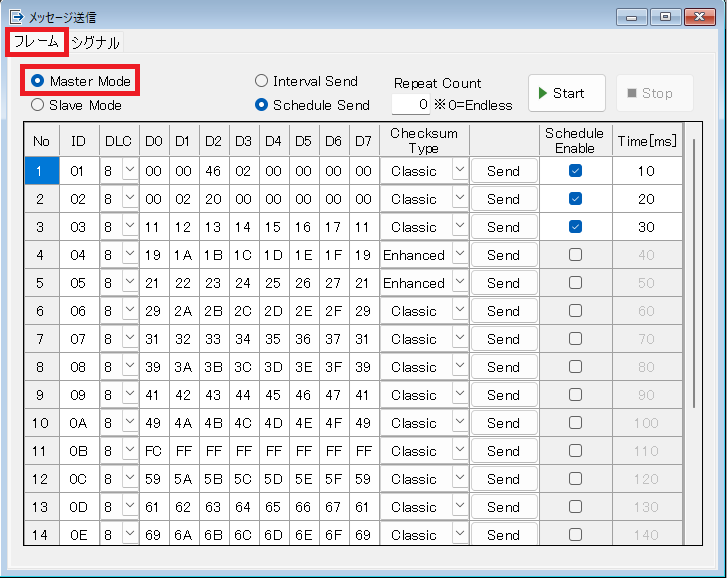

CAN/LIN 通信解析ツール CanLine-1　LINフレーム：マスターモード送信画面

[フレーム：スレーブモード]
スレーブモード実行中は、マスターから送信されたIDに対し レスポンス（データ）を返信 できます。
送信BOXは20個あり、最大 20種類のIDに対してレスポンス送信 が可能です。

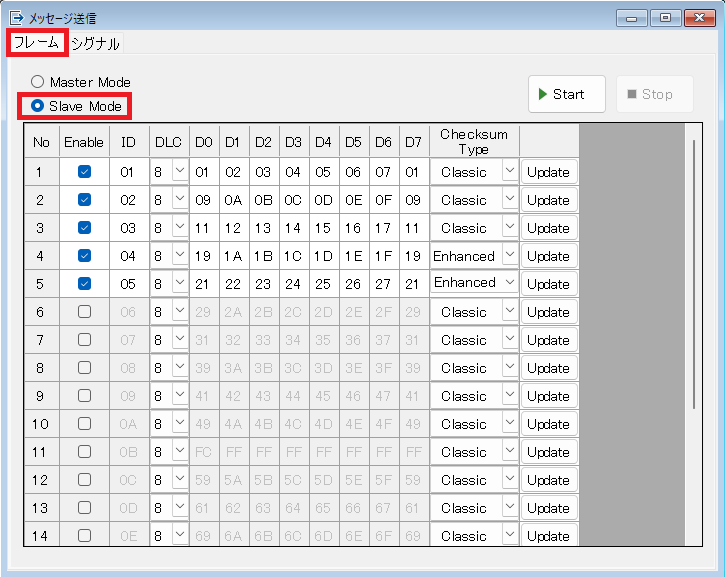

CAN/LIN 通信解析ツール CanLine-1　LINフレーム：スレーブモード送信画面

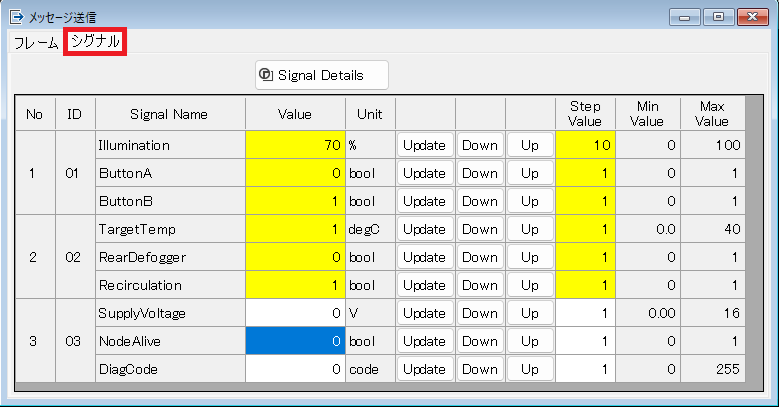

[シグナル]
設定されたシグナル情報に基づき、マスターモードの定期送信・スケジュール送信中 および スレーブモード動作中 のフレームデータを 物理値で変更できます。
［Value］ に入力して ［Update］ で反映、または ［Step Value］ の増減幅設定後、［Up］／［Down］ で値を調整できます。
